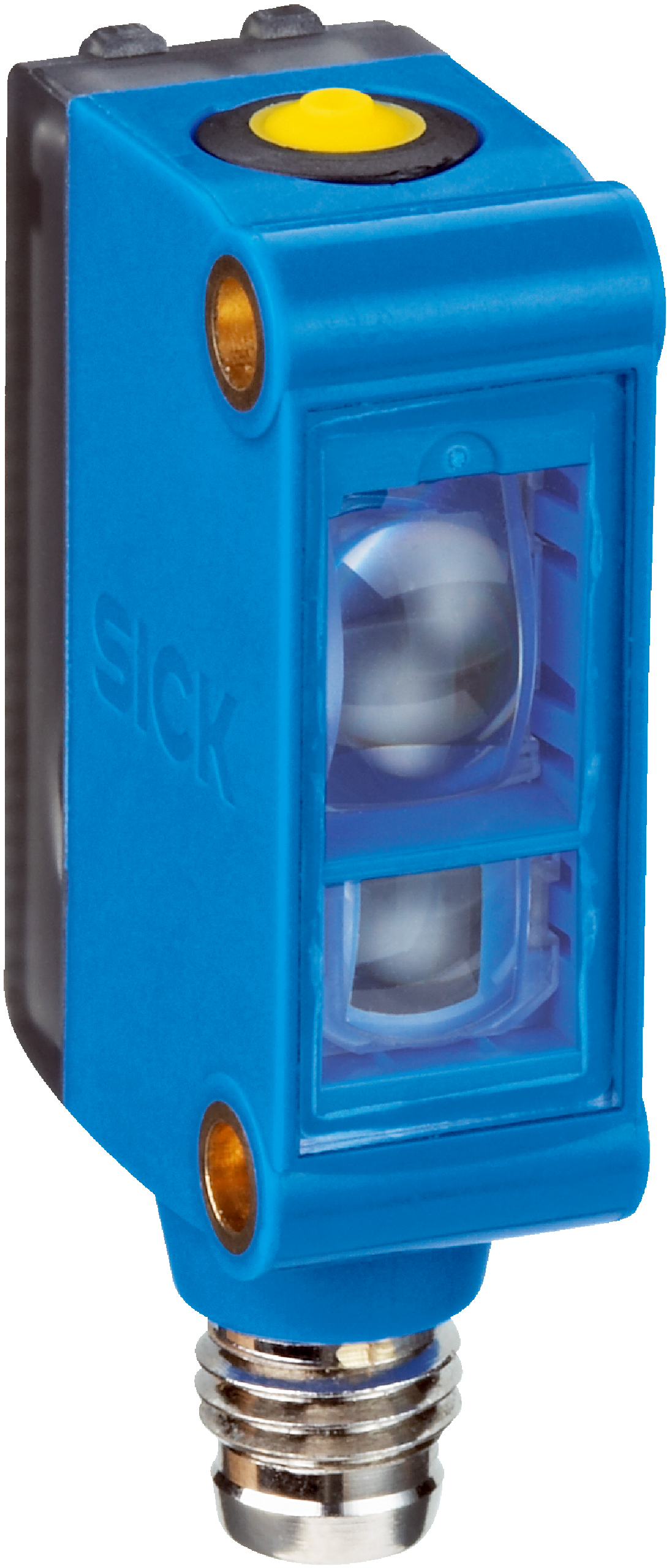

SICK sensor est l’un des principaux producteurs mondiaux de capteurs et de solutions de capteurs pour applications industrielles. SICK est un leader technologique et leader sur le marché de l'automatisation des usines et de la logistique ainsi que de l'automatisation des processus. La gamme de capteurs est la suivante : capteurs laser, capteurs cylindriques, capteurs photoélectriques, capteurs à fourche, encodeurs, capteurs de couleur, capteur de distance, capteur de contraste, capteur de couleur, capteurs de proximité inductifs, capteur à fibre optique avec notre gamme signature d'intelligence de capteur malade. Numéro de pièce: 1062199 Modèle de capteur de contraste : KTM-WP11181P Réf. spécification OEM Caractéristiques Dimensions (L x H x P) 12 mm x 31,5 mm x 21 mm Distance de détection 12,5 mm Tolérance de distance de détection ± 3 mm Conception du boîtier (émission de lumière) Petit Source lumineuse LED, RVB 1) Longueur d'onde 470 nm, 525 nm, 625 nm Émission lumineuse Côté long du boîtier Taille du spot lumineux 1,5 mm x 6,5 mm Direction du spot lumineux Vertical 2) Filtres de réception Aucun Bouton d'apprentissage de réglage Mode Teach-in Teach-in 2 points statique/dynamique + proximité au repère ET : Apprentissage dynamique 1) Durée de vie moyenne : 100 000 h à TU = +25 °C. 2) Par rapport au côté long du boîtier. Mécanique/électronique Tension d'alimentation 12 V DC … 24 V DC 1) Ondulation ≤ 5 Vpp 2) Consommation de courant < 50 mA 3) Fréquence de commutation 15 kHz 4) Temps de réponse 32 µs 5) Gigue 15 µs Sortie de commutation PNP Sortie de commutation (tension) PNP : HIGH = UV ≤ 2 V / LOW env. 0 V Mode de commutation Commutation clair/sombre Courant de sortie Imax. 50 mA 6) Entrée, apprentissage dynamique (ET) PNP : Apprentissage : U = 10,8 V … < UV PNP : Run : U < 2 V ou ouvert Temps de rétention (ET) 28 ms, mémoire non volatile Temporisation Aucune Type de connexion Connecteur mâle M8, 4 broches Classe de protection III Protection des circuits Connexions UV, protection contre l'inversion de polarité Sortie Q protégée contre les courts-circuits Suppression des impulsions parasites Indice de protection IP67 Poids 20g Matériau du boîtier Plastique, ABS Matériau optique Plastique, PMMA Indication Indicateur LED vert : sous tension Indicateur LED jaune : état sortie de commutation Q 1) Valeurs limites : DC 12 V (–10 %) … DC 24 V (+20 %). Fonctionnement dans un réseau protégé contre les courts-circuits max. 8 R. 2) Ne peut pas dépasser ou descendre en dessous des tolérances UV. 3) Sans charge. 4) Avec un rapport clair/obscur 1:1. 5) Temps de transit du signal avec charge résistive. 6) Courant total de toutes les sorties. SICK sensor est l’un des principaux producteurs mondiaux de capteurs et de solutions de capteurs pour applications industrielles. SICK est un leader technologique et leader sur le marché de l'automatisation des usines et de la logistique ainsi que de l'automatisation des processus. La gamme de capteurs est la suivante : capteurs laser, capteurs cylindriques, capteurs photoélectriques, capteurs à fourche, encodeurs, capteurs de couleur, capteur de distance, capteur de contraste, capteur de couleur, capteurs de proximité inductifs, capteur à fibre optique avec notre gamme signature d'intelligence de capteur malade. Numéro de pièce: 1062199 Modèle de capteur de contraste : KTM-WP11181P Réf. spécification OEM Caractéristiques Dimensions (L x H x P) 12 mm x 31,5 mm x 21 mm Distance de détection 12,5 mm Tolérance de distance de détection ± 3 mm Conception du boîtier (émission de lumière) Petit Source lumineuse LED, RVB 1) Longueur d'onde 470 nm, 525 nm, 625 nm Émission lumineuse Côté long du boîtier Taille du spot lumineux 1,5 mm x 6,5 mm Direction du spot lumineux Vertical 2) Filtres de réception Aucun Bouton d'apprentissage de réglage Mode Teach-in Teach-in 2 points statique/dynamique + proximité au repère ET : Apprentissage dynamique 1) Durée de vie moyenne : 100 000 h à TU = +25 °C. 2) Par rapport au côté long du boîtier. Mécanique/électronique Tension d'alimentation 12 V DC … 24 V DC 1) Ondulation ≤ 5 Vpp 2) Consommation de courant < 50 mA 3) Fréquence de commutation 15 kHz 4) Temps de réponse 32 µs 5) Gigue 15 µs Sortie de commutation PNP Sortie de commutation (tension) PNP : HIGH = UV ≤ 2 V / LOW env. 0 V Mode de commutation Commutation clair/sombre Courant de sortie Imax. 50 mA 6) Entrée, apprentissage dynamique (ET) PNP : Apprentissage : U = 10,8 V … < UV PNP : Run : U < 2 V ou ouvert Temps de rétention (ET) 28 ms, mémoire non volatile Temporisation Aucune Type de connexion Connecteur mâle M8, 4 broches Classe de protection III Protection des circuits Connexions UV, protection contre l'inversion de polarité Sortie Q protégée contre les courts-circuits Suppression des impulsions parasites Indice de protection IP67 Poids 20g Matériau du boîtier Plastique, ABS Matériau optique Plastique, PMMA Indication Indicateur LED vert : sous tension Indicateur LED jaune : état sortie de commutation Q 1) Valeurs limites : DC 12 V (–10 %) … DC 24 V (+20 %). Fonctionnement dans un réseau protégé contre les courts-circuits max. 8 R. 2) Ne peut pas dépasser ou descendre en dessous des tolérances UV. 3) Sans charge. 4) Avec un rapport clair/obscur 1:1. SICK sensor est l’un des principaux producteurs mondiaux de capteurs et de solutions de capteurs pour applications industrielles. SICK est un leader technologique et leader sur le marché de l'automatisation des usines et de la logistique ainsi que de l'automatisation des processus. La gamme de capteurs est la suivante : capteurs laser, capteurs cylindriques, capteurs photoélectriques, capteurs à fourche, encodeurs, capteurs de couleur, capteur de distance, capteur de contraste, capteur de couleur, capteurs de proximité inductifs, capteur à fibre optique avec notre gamme signature d'intelligence de capteur malade. Numéro de pièce: 1062199 Modèle de capteur de contraste : KTM-WP11181P Réf. spécification OEM Caractéristiques Dimensions (L x H x P) 12 mm x 31,5 mm x 21 mm Distance de détection
